Die GAR-TEC Bausysteme

Design muss in Form und Funktion unterschiedlichste Anforderungen erfüllen – darum haben wir zwei Bausysteme für Carports sowie Unterständen und Einhausungen entwickelt.

P-SYSTEM

Die filigrane und variable Lösung

G-SYSTEM

Die moderne Lösung mit großem Pfostenabstand

Das Tragwerk

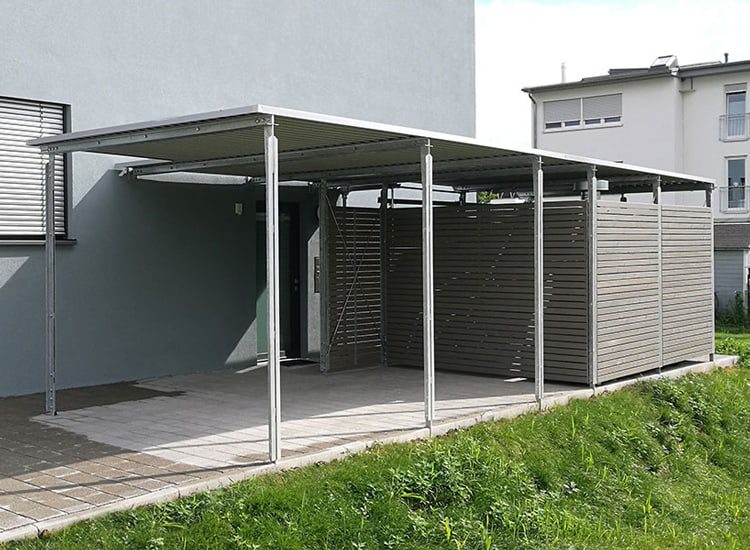

P-SYSTEM

Unser bewährtes P-System ist aus klassischen, stabilen Stahlbauprofilen konzipiert. Die GAR-TEC Portalkonstruktion ist sehr flexibel und lässt vielseitige Grundrisse und auch schwierige Geometrien zu.

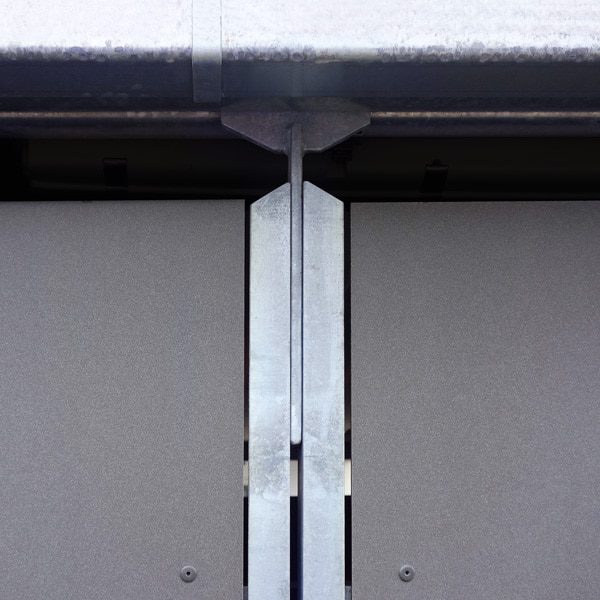

Feuerverzinkte Oberfläche

nach DIN EN ISO 1461
DASt-Richtlinie 022

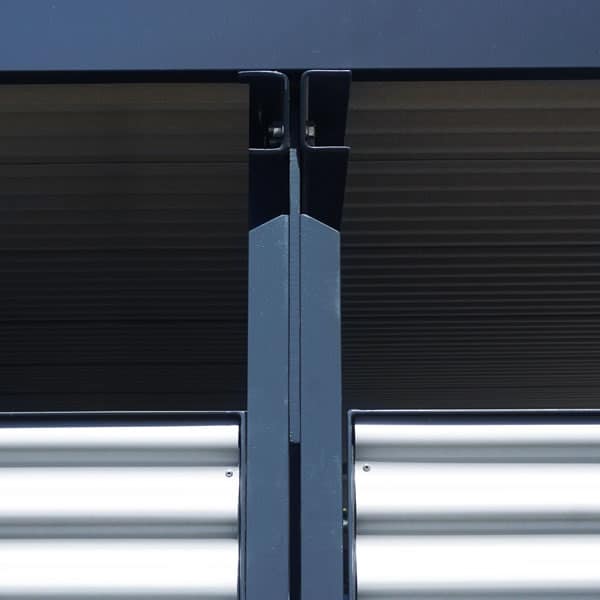

tragwerk-p-system-pulverbeschichtet-600x600-2

Pulverbeschichtete Oberfläche

nach RAL, DB, Sonderfarben
(verzinkt und pulverbeschichtet)

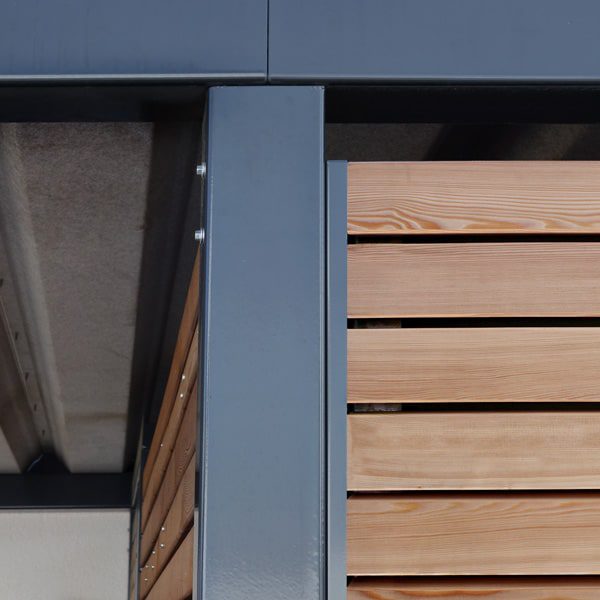

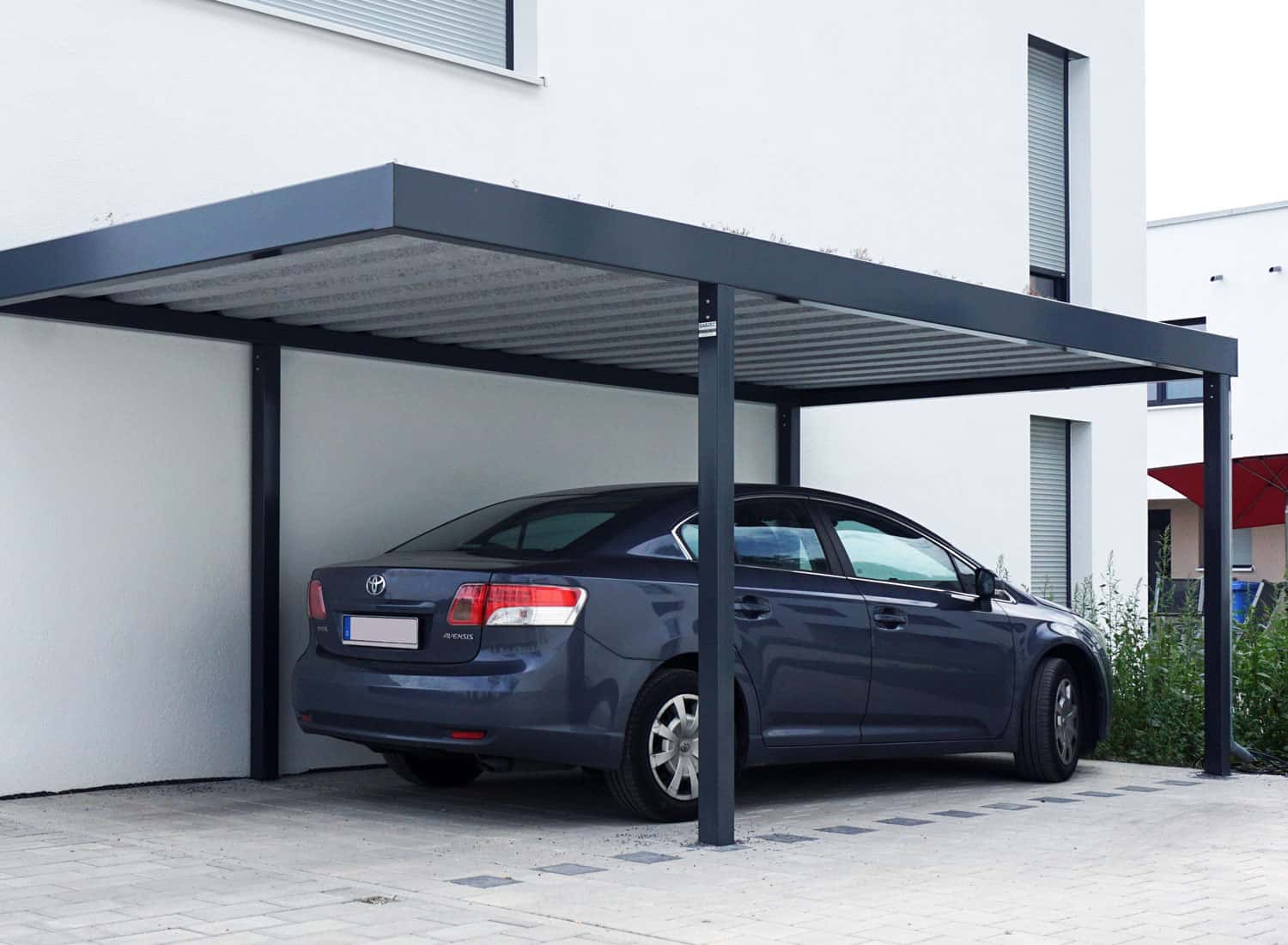

G-SYSTEM

Unser G-System ist optisch an den Bauhaus-Stil angelehnt. Die Dach-Blechprofile mit innenliegender Entwässerung ruhen auf soliden Vierkantrohren. Bei unserem G-System sind nur wenige Pfosten ohne zusätzliche Windverbände erforderlich – so kann ein großer Dachüberstand für komfortable Einfahrtsradien ermöglicht werden.

Pulverbeschichtete Oberfläche

nach RAL, DB, Sonderfarben
(verzinkt und pulverbeschichtet)

Die Wandelemente

Bei beiden GAR-TEC Bausystemen haben Sie die Wahl aus unseren vielseitigen Wandelementen:

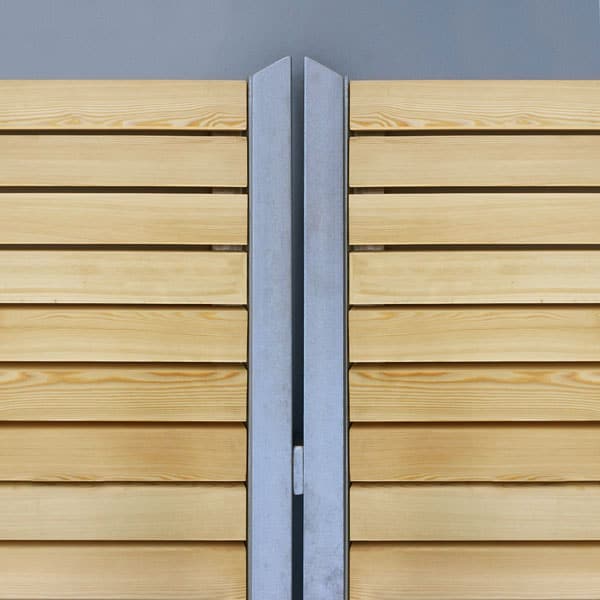

Trapezprofil

Lärche unbehandelt*

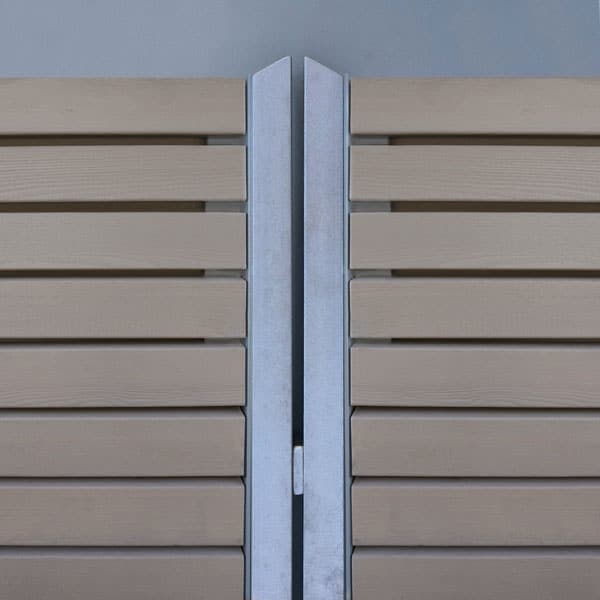

Trapezprofil

Lärche vorvergraut*

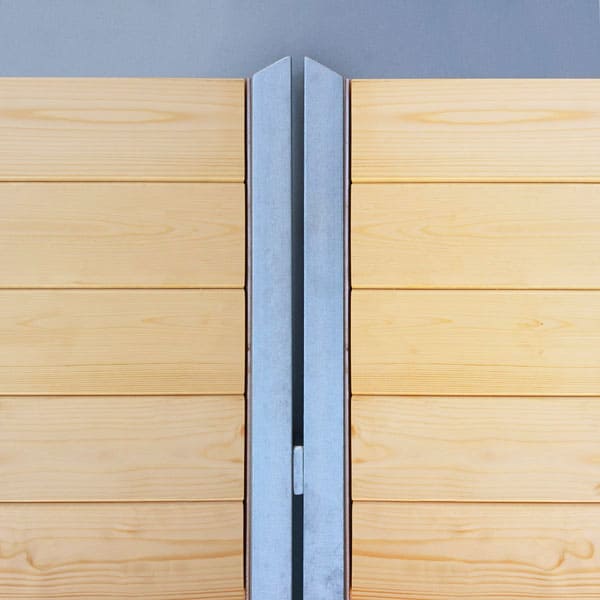

Blockbohlenprofil

Lärche unbehandelt*

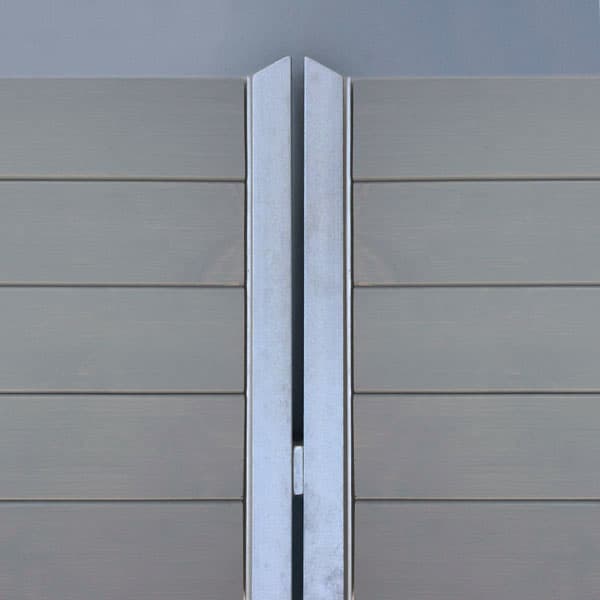

Blockbohlenprofil

Lärche vorvergraut*

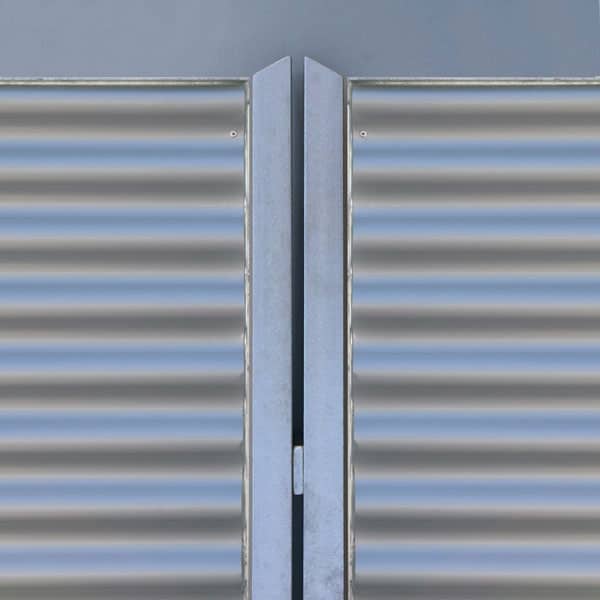

Stahl-Wellprofil

Polyester-Beschichtung in
RAL 9006 (silbergrau) oder
RAL 7016 (anthrazit)
B-Seite Schutzlack

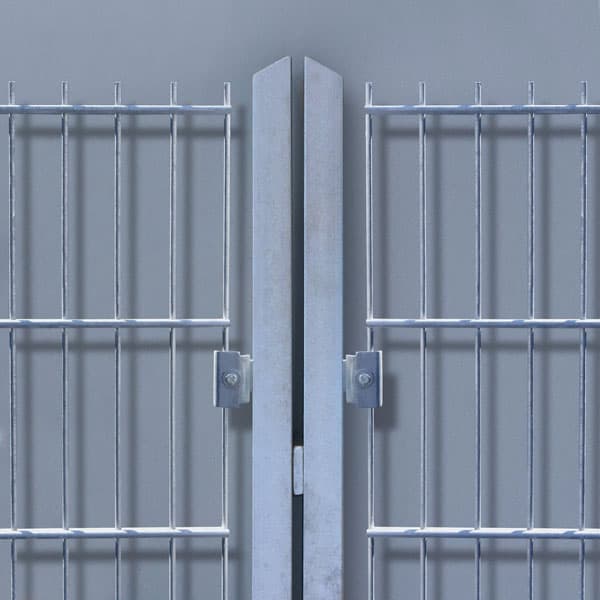

Doppelstabgitter

Verzinkt und auf Wunsch
pulverbeschichtet in RAL, DB, Sonderfarben

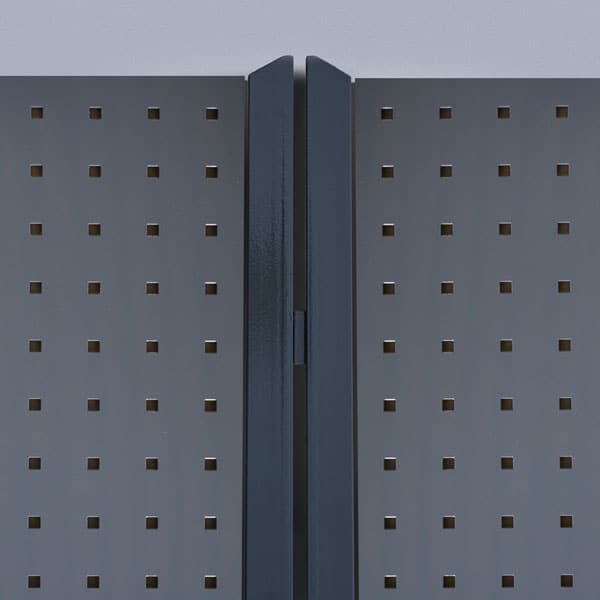

Lochblech

Stahl, pulverbeschichtet

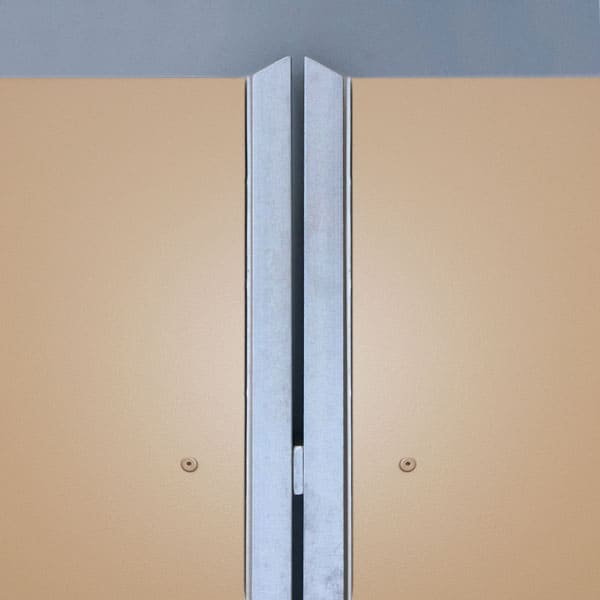

HPL-Platte

Schichtstoff mit Oberflächendekor

* GAR-TEC verwendet hochwertiges sibirisches Lärchenholz. Aufgrund seiner hohen Witterungsbeständigkeit ist diese Holzart optimal für Wandelemente geeignet.

* „Vorvergraut“ ist eine maschinelle Beschichtung, die den natürlichen Alterungsprozess der Holzprofile optisch vorwegnimmt. Die Beschichtung entspricht nicht einer Dickschichtlasur. Abweichungen in Farbton und Auftrag können auftreten, die Schnittkanten sind unbehandelt und die Rückseite für den Sichtgebrauch nicht geeignet.

Das Flachdach

Die verschiedenen GAR-TEC Bedachungssysteme bieten für jeden das Richtige:

Zum Vergrößern klicken.

P-SYSTEM

G-SYSTEM

Mehrschicht-Holzplatte

Stahl-Trapezprofil

Eigenschaften

Mit EPDM-Folienabdichtung
Hinweis: Die EPDM-Folie muss mit einer Auflast z.B. extensiver Dachbegrünung oder Kiesschüttung 16/32 versehen werden.

Beschichtung Oberseite:
Polyester RAL 9006 (silbergrau) oder RAL 7016 (anthrazitgrau)

Beschichtete Unterseite:
Antikondensvlies zur Tropfhemmung und Geräuschreduzierung

Dachentwässerung

Innenliegender Gully mit Fallrohr in Stahl, verzinkt (inkludiert)

Kastenrinne mit Fallrohr in Stahl, verzinkt (optional)

Innenliegende Dachentwässerung im Dachprofil

Attika

Verblendung der Holzplatten an 4 Seiten mit Aluminiumprofil (inkludiert), Pulverbeschichtung (optional)

Verblendung des Trapezprofils an 4 Seiten mit Kantprofil aus Stahlblech in Dachfarbe

Einfassung der extensiven Dachbegrünung. 3 Seiten eingefasst, 1 Seite Kiesfangleiste

Dachbegrünung

Extensive Dachbegrünung aus vorkultivierter Sedum-Vegetationsmatte (optional)

Durch das Dach in Verbindung mit dem Tragwerk wird die max. zulässige Schnee- und Windlast bestimmt. Mit dem GAR-TEC Bausystem können Schneelasten von bis zu 2,5 kN/m2 getragen werden.
